雅馬哈YRM20

極限改進“單一貼裝頭解決方案”，具有卓絕生產率和通用性的萬能型貼片機 ※ 融合Σ系列產品的技術，實現卓絕的生產率 ※ 采用“單一貼裝頭解決方案”，廣泛對應各種生產 ※ 標準配備可維持高品質貼裝的各項功能 ※ 通過運用豐富的功能群，實現高效生產

產品詳細說明

設備介紹

      功能/特點


●   在2橫梁、2貼裝頭級別中實現最                                           ●   跨區作業

      快貼裝速度 115,000CPH





 ●   雙傳送臺






 ●   無需更換貼裝頭0201mm～大型元件





       最適合于這樣的生產現場

●   面向單軌、多品種、高附加值基板貼裝的客戶


通過裝配雅馬哈自主研發的各種功能組件，實現高生產率、高運轉率、高品質貼裝的生產線

      設備特長

↓  融合Σ系列產品的技術，實現卓絕的生產率



▲   可實現115,000CPH貼裝能力的超高速轉塔式RM貼裝頭

配備有可提高小型芯片元件貼裝性能的轉塔式貼裝頭。繼承了“單一貼裝頭解決方案”的特長，無需更換貼裝頭，

在保持高速性的狀態下可支持范圍廣泛的元件貼裝，從0201mm的超小型芯片元件到12×12mm、

高度6.5mm的中型、異形元件，均可對應。

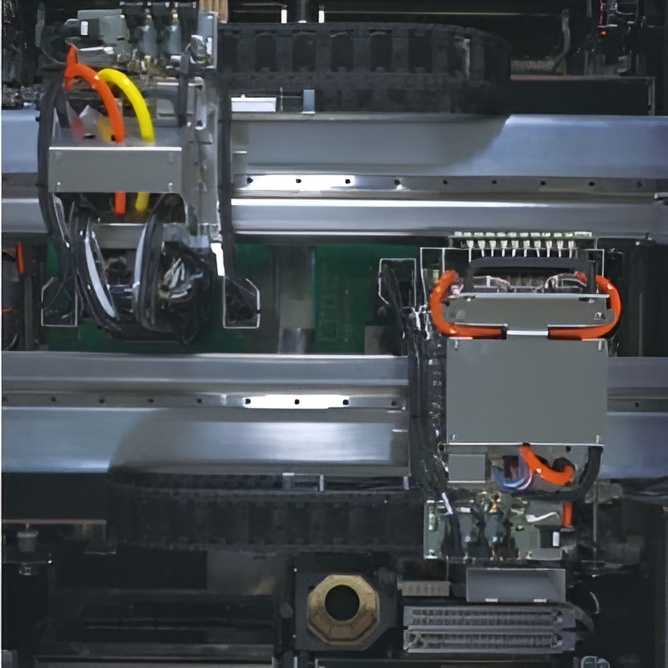

▲   跨區作業

通過采用Σ系列產品的跨區運行技術，使得2個貼裝頭的干擾區域達到最小，提高了生產效率。






▲   ZSR送料器

這是一種適用于高生產率RM貼裝頭的高速送料器。大幅提升了元件的傳送速度，而且還支持RM貼裝頭的超高速吸取。



 雙傳送臺（傳送2張基板）W=510

▲  雙傳送臺

進一步改進了雙傳送臺，使基板的對應能力得以增強（最大基板寬度達510mm），而且還實現了高速傳送，基板更換時間也大幅縮短。


↓   采用“單一貼裝頭解決方案”，廣泛對應各種生產

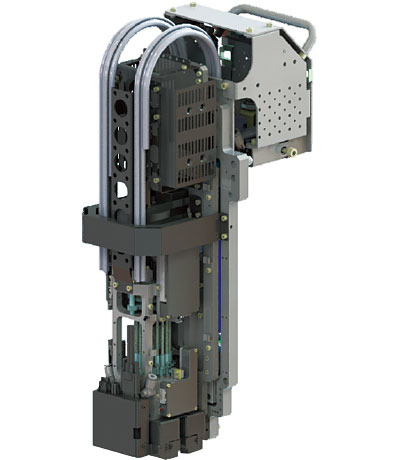

▲  高速通用直列式HM貼裝頭

這是一種萬能型貼裝頭，不僅具備高速性，而且還兼?zhèn)渫ㄓ眯?，?201的超小型元件到55×100mm、高度15mm的

大型元件均可對應。另外，通過與RM貼裝頭進行組合使用，還可高速貼裝所有尺寸的元件。





▲   高速通用直列式HM貼裝頭

是一種元件對應能力超寬范圍型貼裝頭，從03015mm的超小型元件到55×100mm、高度30mm的超大型元件均可對應。另外還支持載荷控制。






▲   兩種橫梁結構

可根據貼裝能力及生產形態，X軸可選擇雙橫梁或者單橫梁結構，實現了通用平臺。





▲   可對應的元件


↓   標準配備可維持高品質貼裝的各項功能



▲   可實現高品質貼裝的低沖擊吸嘴

標準配備有超小型元件小間距貼裝所必要的輕量吸嘴，可實現高速低沖擊的貼裝。而且，吸嘴ID完備，維修性也得以提高。






▲   可提高貼裝品質的視覺系統

元件識別相機可靈活切換為生產線攝影模式或區域攝影模式。而且還配備側視相機，可提高小型元件的貼裝品質。另外，還可以選配共面度檢測裝置。






▲   吸嘴保養/送料器維修警告功能

通過自我診斷、自我修復功能，可使吸嘴及送料器持續保持清潔的狀態，繼續維持高品質的生產。


↓   標準配備可維持高品質貼裝的各項功能




▲   自動續料式送料器

可支持自動續料式送料器的預設系統。通過分散元件供料，減輕了操作人員的工作負荷。





▲   自動交換頂針功能

可自動配置頂針。通過與自動生產準備功能組合使用，可以大幅減輕生產品種更換時的工作負荷。


規格參數


型

YRM20

超高速旋轉RM頭

高速通用直列式HM頭

奇形異形組件直列式FM（柔性多）頭

噴嘴（每 1 個音響主機）

18

10

5

適用組件

0201毫米至寬12 x 長12毫米，

高度6.5毫米以下

0201毫米至寬55 x 長100毫米，

高度15毫米以下

03015mm 至 W55 x L100mm，

高度 30mm 以下

安裝能力（高生產率模式）

115，000CPH

（在最佳條件下）

98，000CPH

（在最佳條件下）

35，000CPH

（在最佳條件下）

安裝精度（高精度模式）

±0.025毫米 Cpk≧1.0 （在最佳條件下）

±0.035mm Cpk≧1.0

（在最佳條件下）

組件類型數量

進紙器托架更換：最多 128 種 = 32 個饋線 x 4 個（用于 8mm 磁帶進紙器的轉換）

固定板：最多 128 種（用于 8mm 送磁帶機的轉換）

托盤：60 種（配備 eATS30 x 2 時最多）

印刷電路板尺寸

雙級規格

1-PCB 輸送： L50 x W50mm 至 L810 x W510mm

2-PCB 輸送 ： L50 x W50mm 至 L810 x W510mm

電源

三相交流 200/208/220/240/380/400/416V +/-10% 50/60Hz

供氣源

0.45MPa以上，處于清潔、干燥狀態

外部尺寸

（不包括投影）

長1，374 x 寬1，948 x 高1，445毫米

重量

約2，250公斤（僅主機）

規格和外觀如有更改，恕不另行通知。
