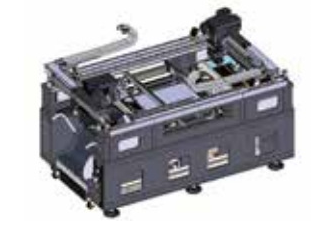

設備介紹

      高速一體化貼裝頭配置使設備更具高速性與實用性

█    一體式成型機架                                                                        █    高速響應高精度全閉環控制

采用鑄造一體成型機架，365天自然 時效去                                                  Y軸采用雙直線電機驅動與光柵尺，

應力，采用高溫退火工藝，防止高速運動的                                                  實現高速響應，高精度全閉環管理。

熱畸形，熱變形

█    高精度熱補償校準裝置                                                               █    高速貼裝頭

高精度熱補償校正裝置，可實時監控并自動 校正                                           配置新款輕量化10嘴高速貼裝頭，對應英制

貼裝精度、保證設備高速運行穩定性。                                                           01005微小器件至12*12mm，高度6.5mm 的常

                                                                                                                        規器件，均可實現高速/高精度貼裝

█    多功能貼裝頭                                                                           █    磁懸浮直線電機及光柵尺

配置新款高精度4嘴多功能貼裝頭，采用R軸獨立                                        采用行業內先進的直線電機配置，直線電機

控制?？?對應英制01005微小器件至 60*40mm                                           磨損更小、精度更高、使用壽命更長、更充

高度30mm的大 型/異形器件，實現高精度貼裝                                            分的保證設備的穩定性

      確保設備穩定生產的多種功能

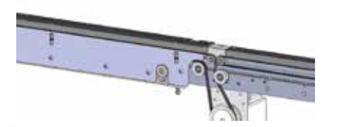

█    ATC吸嘴自動交換（選配）              █   真空吸附系統                                 █   傳送裝置

全新設計的ate吸嘴自 動交換裝置，                全新的真空吸附系統，顯著提                     采用光纖感應式停板，傳送皮帶采用

可搭載 40pcs各型號吸嘴， 根據                     升吸嘴真空流量，吸料更穩定                     同步帶避免皮帶打滑，全新設計的傳

生產需求，實現自動切換各型                         可靠                                                             板機構使PCB夾板邊緣寬度減少到3mm。

號吸嘴。

█    線性掃描相機                                                                      █    線性掃描相機

全新自主設計光源控制器，搭 配進口高分辨率                                       新型飛行相機可在高速貼裝過程中對所有CHP元件進行

工業相機，實 現更高精度、更快響應對應各 類                                     識別校正，元件尺寸可識別范圍12*12mm以內。還可針對

芯片及異形元件實現高精度 貼裝。                                                        部分芯片元件、球形元件等進行元件識別，以 實現更高效

                                                                                                               生產的目的。

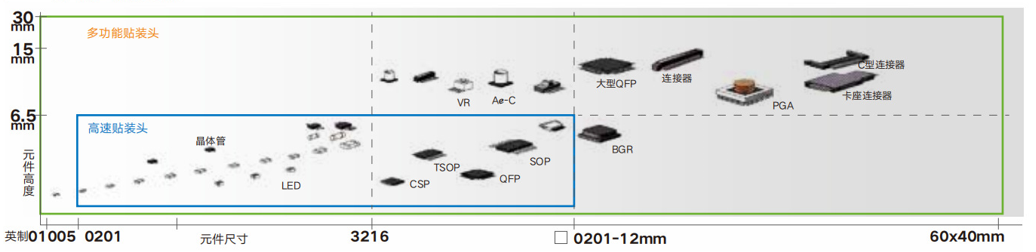

█    可對應的元件

       智能化軟件系統

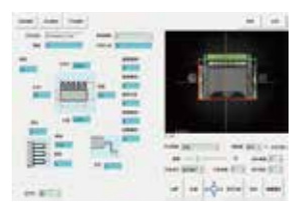

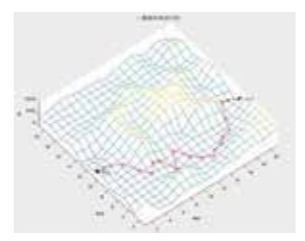

█    非標器件自由編輯                                                          █    路徑優化

新開發智能數字對中算法，實 現非標器件/異                                     新加入蟻群算法/聚類分析/AI深度學習等智能算法，實現自

形不規則器件一 鍵自由編輯。                                                            動優化吸取與貼裝最佳路徑，實現最佳設備稼動率

█    坐標導入                                                                          █   局域網管理

實現坐標一鍵導入：通過 文本格式、EXCEL                                      局域網管理,元件數據庫與線上機器數據庫互通更新。

文件 等文本文件可以實現貼裝 坐標一鍵導入。                                  實現局域網傳輸防止U盤病毒傳輸。

     MES管理系統

█   支持mes系統采集                                                                     █    支持MES上傳

支持MES系統采集，通過MES系統可對設備                                       支持貼裝完成后，自動識別二維碼/或條碼，

生產、品質、效率等實現智能化管理。提高企業制                             并上傳MES服務器，實現可追溯/可溯源。

造執行能力。

規格參數
