離線式自動光學檢查機

明銳離線式AOI——V8系列 ，適用于SMT及波峰焊的離線檢查 ，擁有行業領先的定位技術及矢量特征檢測算法，能輕松應對PCBA離線檢測 。

產品詳細說明

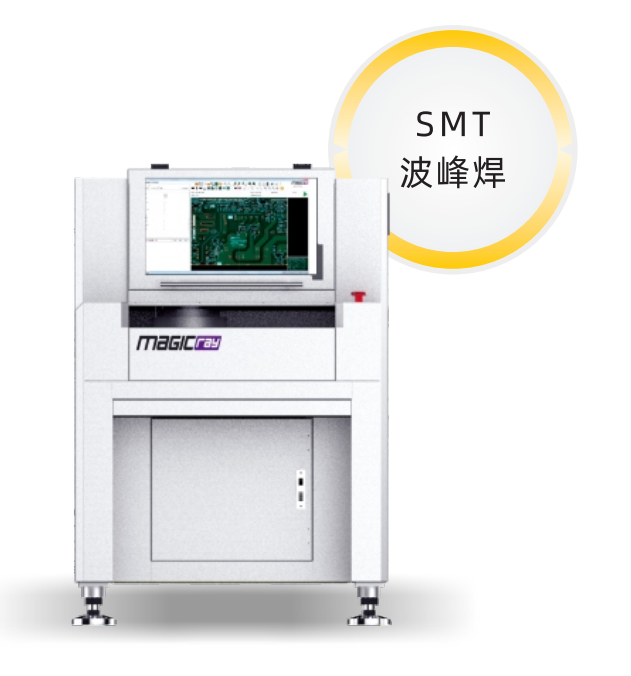

設備介紹

       產品特點



●  全系采用大理石平臺及遠心鏡頭

●  算法邏輯功能強大，具備SMT、波峰焊及異型元件檢測能力

●  快速編程，一鍵生成插針檢測窗

●  板彎自動補償，可應對柔性板及因高溫變形的電路板

●  豐富的SPC 檢測數據分析，有助于改善并提升工藝品質

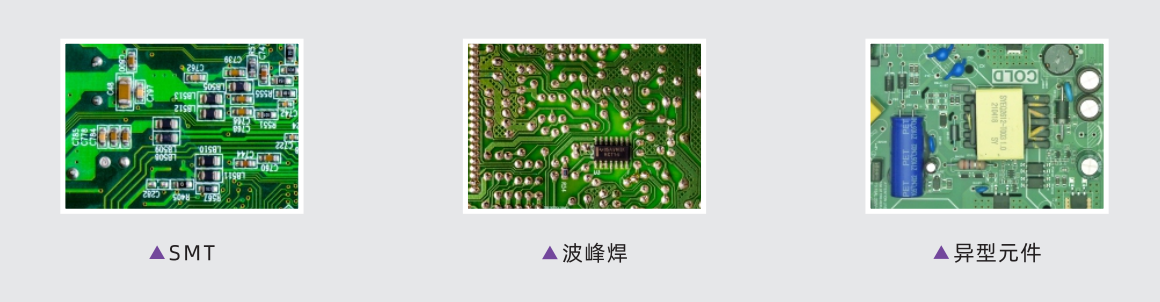

       一機多能

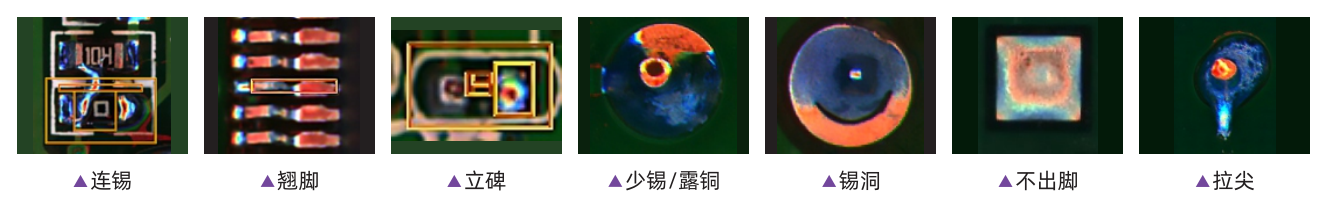

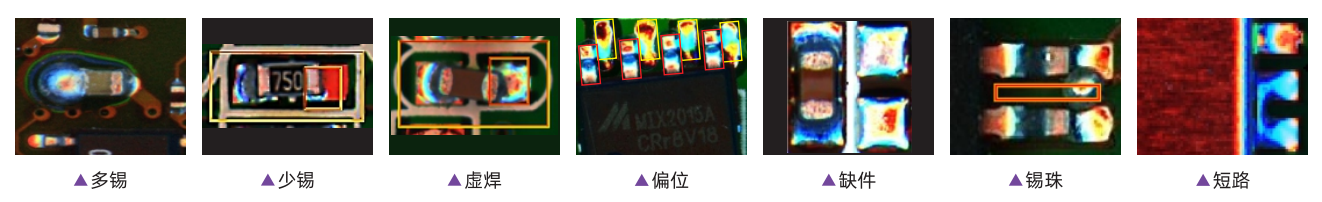

      檢測實例




       技術優勢

▲   元件級焊盤定位+ FOV輔助定位技術

●  對于柔性板采用元件級焊盤定位，有效解決板彎變形帶來的誤報及漏報;對非柔性板采用FOV整體

定位，可無視板上絲印、印制線等的干擾，輕松實現焊盤定位，保障檢測準確性;

●   解決無外露焊盤元件(BGA等)或被部分遮擋元件難定位的問題。



▲   虛焊檢查

在精準定位焊盤的基礎上，利用特征組合算法，能對焊點虛焊進行有效檢出。



▲   基于焊盤定位技術，檢測參數直接對接IPC標準

檢測標準能與IPC對接，檢測結果有依據。

偏移： IPC-A-610-GClass3  元件焊端偏出焊盤部分超過焊端寬的25%時不可接受。

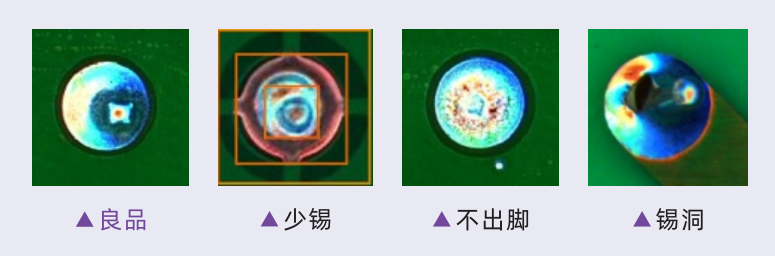

▲   DIP 焊點專用算法

配備手插及機插式DIP 焊點檢測專用算法。


       特色功能

■   強大SPC

豐富的數據圖表，可滿足現場質量追蹤及品質分析的需求。


■   重大不良防呆

有效防止關鍵元件及關鍵不良流出。

■   輸出整圖

測試結束時輸出整板圖像，包含有元件區及無元件區，滿足

后期質量追溯需求。



■   遠程應用

支持遠程復判、離線編程及調試更新。


規格參數

設備型號

V8

V8XL




影像系統

相機

5MP工業相機

分辨率

15μm

FOV

38*29mm

鏡頭

遠心鏡頭

光源

4色環形程控LED光源(RGBW)



運動機構

X/Y運動

AC伺服

基臺

大理石

軌道調寬方式

手動調整

夾板方式

自動夾板




硬件配置

操作系統

Win 10

通信方式

Ethernet,SMEMA

電源

單相220V,50/60Hz,2.5A

機器尺寸

L880*D1171*H1350mm

L1080*D1471*H1370mm

重量

500kg

800kg




檢查PCB規格

尺寸

50*50-420*330mm

50*50-610*510mm

厚度

s6.0mm

板重

s10kg

凈高

上凈高25-60mm可調，下凈高80mm

板邊

3.0mm



檢查項目

元件類

錯件，缺件，極性，偏位，翻件，破損，IC彎腳，異物，立碑等

焊錫類

      缺針、錫洞、無錫、少/多錫、不出腳、虛焊、露銅、錫球、連錫等

檢查元件

Chip:0201及以上;LSI:0.3mm間距及以上;其他：異型元件

檢查速度

200-250m5/FOV

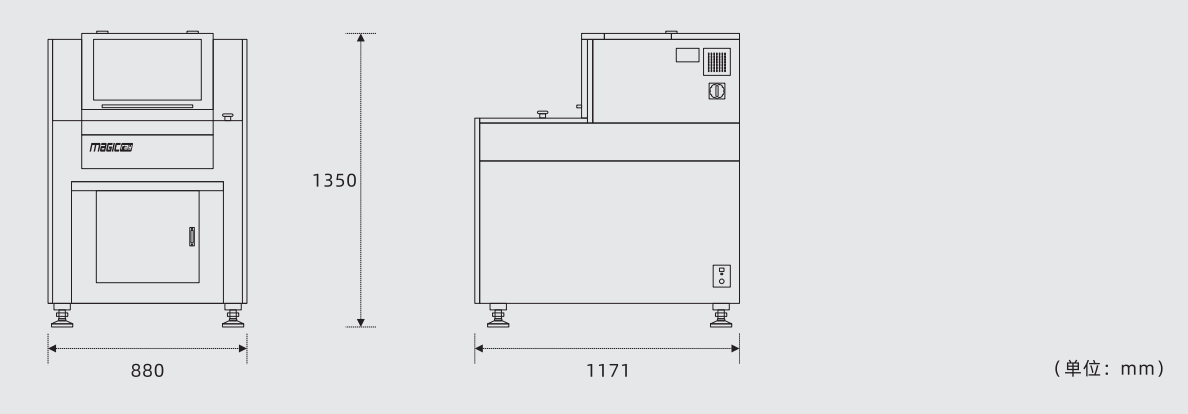

外形尺寸
