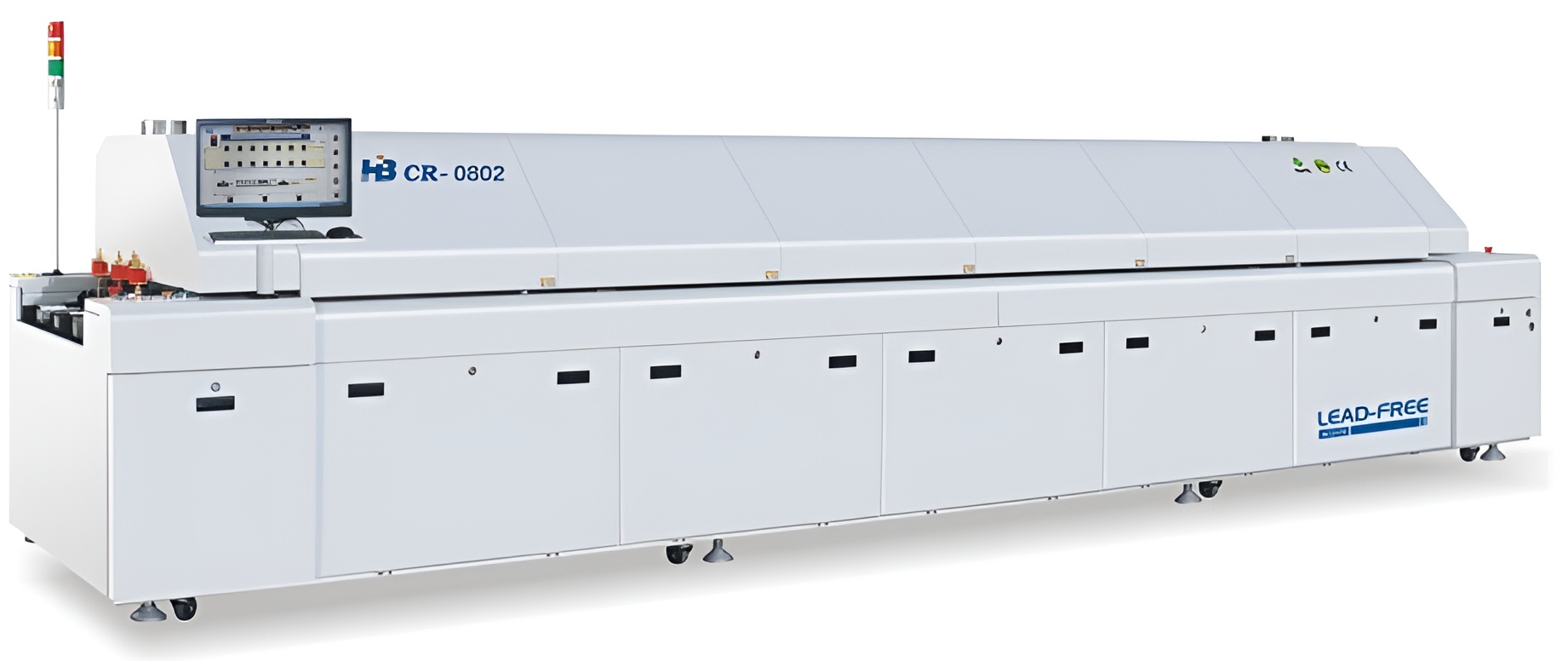

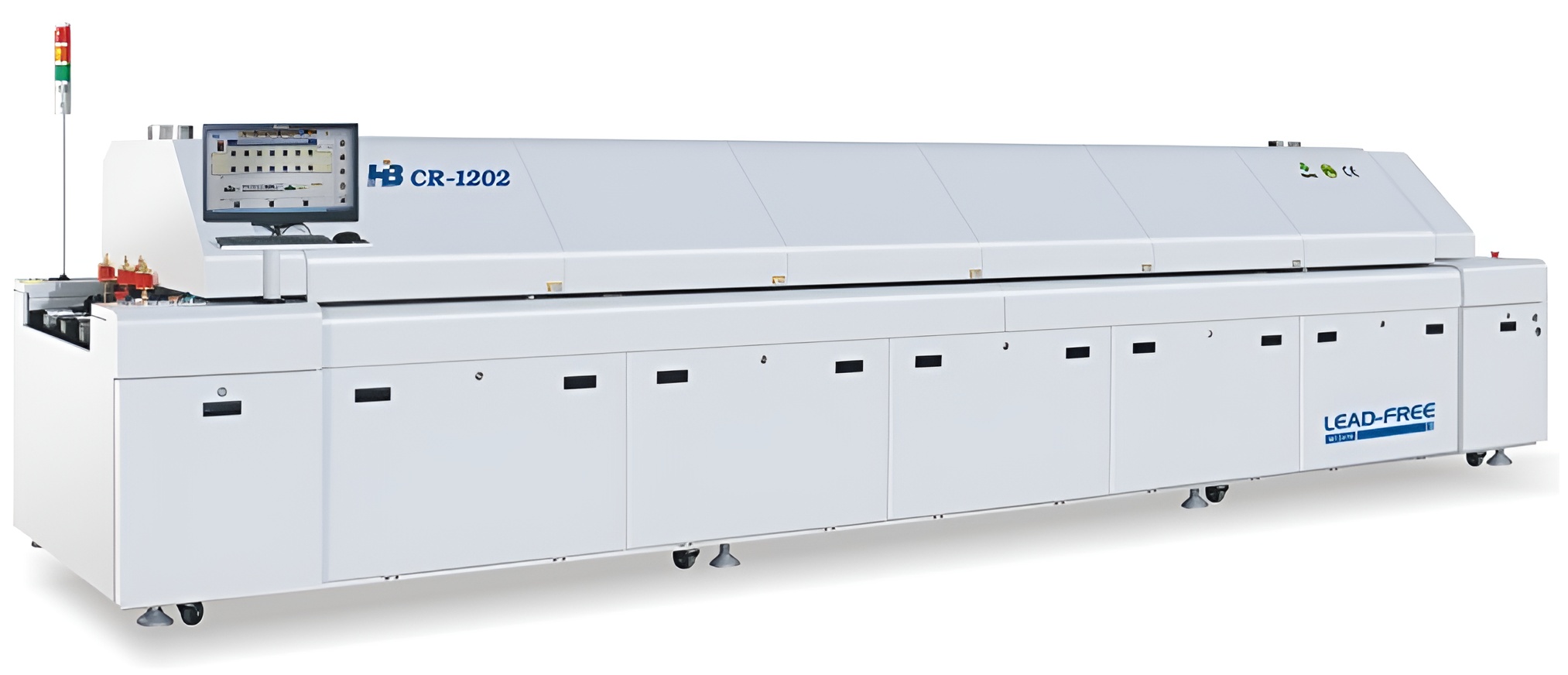

設備介紹

●   適用范圍廣

有8溫區、10溫區和12溫區，單軌/雙軌等不同產品可供選擇，滿足多樣化需求。可選氮?dú)饽K，滿足高端焊接嚴謹要求。

●   熱能利用高、均勻性及控溫精度好

進口高溫高速馬達無級變頻調節，獲得專利的

循環熱風系統傳熱，先進保溫材料隔熱保溫，爐內升溫快，均勻性好，控溫精度達±1℃，

精準的控溫曲線，滿足各種焊接工藝需求，焊接品質高。

●   生產效率高、節能省電多

全自動在線生產，人工少，用電少，效率高。

●   更環保、更省事

無鉛焊接，配備獨立助焊劑回收系統，爐腔無需常清理。

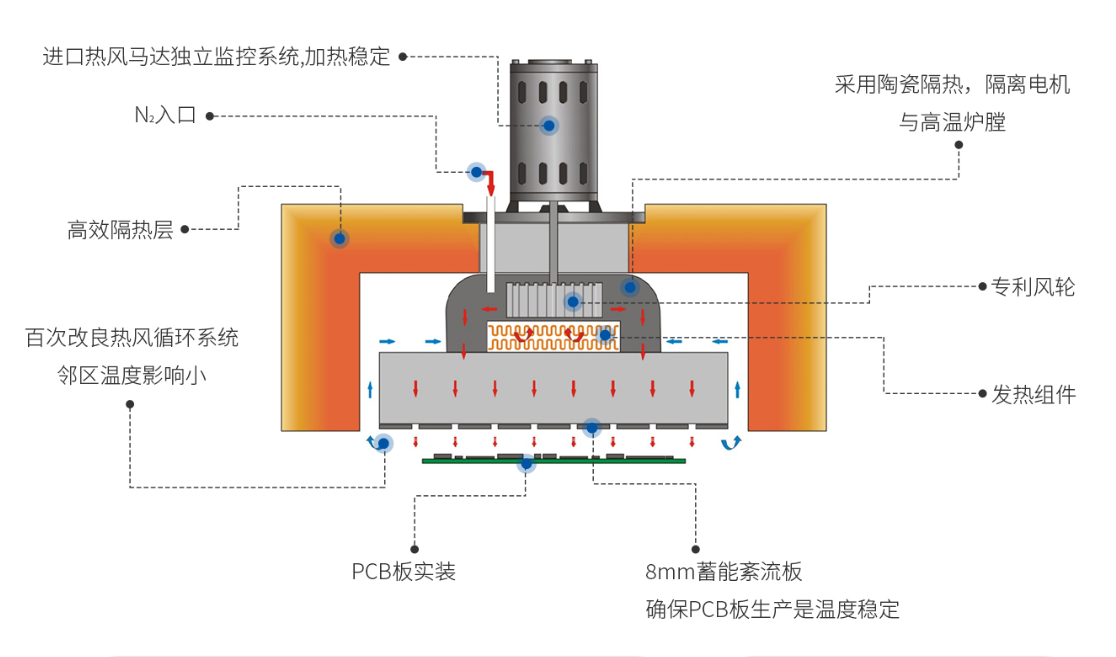

※   熱風馬達獨立監控系統，加熱穩定

※   獨立電箱控制，采用西門子PLC及中美合資麥科米特溫控模塊控制， 穩定性和熱量變化的可靠保證

※   百次改良縱向熱風循環系統，鄰區溫度影響小

※   8mm蓄能紊流板，確保PCB板生產是溫度穩定

※   高效冷卻上下獨立控制，PCB出板溫度降到50℃左右，手取不燙手

※   松下伺服運輸，高精度運輸

※    防震導軌設計，運輸平穩

※   分段式導軌設計，加熱不變形，不掉板

※   導軌硬化處理，使用壽命長

※   模塊化設計，保養維護方便

※   助焊劑回收系統，減少維護，生產更高效

※   不銹鋼內膛容易清潔，使用壽命高

★   WinlO操作系統,中英文界面自由切換，操作簡便；

★   具有故障診斷功能，可顯示各種故障，自動在報警列表中顯示及存儲；

★   控制程序可自動生成和備份各項數據報表，便于IS09000管理。

      產品特點

                                                             熱能利用高、均勻性及控溫精度好

                                                           進口高溫高速馬達無級變頻調節，獲得專利的循環熱風系統傳熱，先進保溫材

                                                               料隔熱保溫，爐內升溫快，均勻性好，控溫精度達±1°C,精準的控溫曲線，

                                                                                  滿足各種焊接工藝需求，焊接品質高。

                     A                                                       B                                                          C                                               D

 ▼   說明

A、300°C,多次實測風 溫299-301度，?T≤1.0°C                                                                                                                        、

B、實測PCB空載時和滿載 時溫度的均勻：?T<±1.5°C

C、實測鐵板最高溫度達254.7°C ,在速度為lm/min時，220°C以上時間達到60秒以上，上升斜率、預熱時間、回流時間的?T小

D、實測未放鐵板時與放了 20塊鐵板曲線重合，熱補償效率高

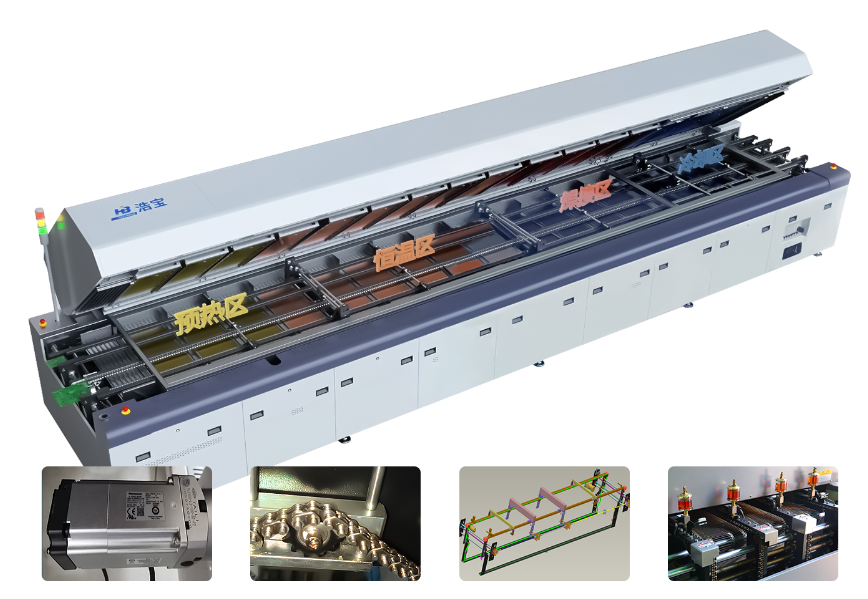

                                                                                     軌道平行好傳輸穩定

                                                                                       高精度傳輸伺服，免震動軌道傳輸系統

                                                                                     導軌表面特殊硬化處理，使用壽命提高5倍

                            A                                             B                                                      C                                                     D

 ▼   說明

A、伺服系統，確保高精度平穩運輸                                                                                                                       、

B、免震動軌道傳輸系統，鏈條自動張緊，運輸更平穩

C、●   懸掛式軌道系統防止設備軌道變形, 更易于調節寬度，保養更方便

      ●   分段式的導軌設計，受熱時可自動伸編，不扭曲變形

      ●   多套套導軌調寬主傳動系統，確保導軌的平行，避免喇叭口現象

D、●   鏈條+網帶多樣化傳輸

      ●   雙軌雙速：產能提升

      ●   導軌特殊硬化處理，使用壽命提高5倍；導軌承重大于4KG/M

                                                                                       人工少、效率高

                                                          全自動在線生產，配備獨立助焊劑回收系統，爐腔無需常清理。生產所需要的

                                                                                                人工少，整體產能更高

                           自動上料                                       爐內焊接                                      接駁AOI光學檢測

      加熱系統

  獨立電箱控制，采用西門子PLC及中美合資麥科米特                                 雙溫度監控，加熱器及爐膛內

 溫控模塊控制，穩定性和熱量變化的可靠保證                                            保證加熱穩定性

       運輸系統

  ?  穩定伺服運輸，運輸度精高                                               ?  分段式導軌設計，加熱不變形，不掉板

  ?  防震導軌設計，運輸平穩

  ?  導軌硬化處理，使用壽命長

  ?  單軌運輸，升溫快節能好                                                    ?  雙軌雙速，可同時焊接兩塊不同的板，

                                                                                                    產能翻倍

      維護系統

  ?  模塊化設計，保養維護方便                         ?  助焊劑回收系統，減少維                         ?  爐膛膛容易清潔，使用壽命高

                                                                             護，生產更高效

      氮?dú)庀到y(tǒng)

 ?  為高精設備開放氮?dú)庀到y(tǒng)選配                                              ?  爐膛密封設計，氧氣含量最低可150ppm

 ?  有效防止PCB板及焊點氧化                                                 ?  氮?dú)庀牧康?，?/span>300-1000ppm的氧氣

                                                                                                    濃度下只在18m³/H
