雅馬哈YSM10

▌ 兼?zhèn)涓咚傩院屯ㄓ眯浴⒃谕墑e機型中實現世界最高水平貼裝能力※的YSM系列入門級貼片機 ▌ 以三個“1”為特征、達到極致的基礎型貼片機 ▌ 可靈活支持各種生產現場 ▌ 可確保穩定生產的各項功能

產品詳細說明

設備介紹

功能/特點

● 兼?zhèn)涓咚傩阅芘c通用性的入門型號 ● 同級別中世界一流的貼裝速度

● 1頭解決方案！

● 靈活應對不同的生產配置！

最適合于這樣的生產現場

● 面向單軌、多品種、高附加值基板貼裝的客戶

品質穩定、價格低

設備特長

↓ 融合Σ系列產品的技術，實現卓絕的生產率

通過采用與高端機型同樣的高速通用貼裝頭，無需更換貼裝頭，從03015mm（0.3×0.15mm）的超小型元件到55×100mm、

高度15mm的大型元件均可貼裝，對應范圍極廣。

▲ 1個貼裝頭解決方案

對掃描相機的性能進行了增強，將可高速貼裝的元件尺寸擴大到12×12mm。還可對BGA及CSP等球形電極元件進行識別。

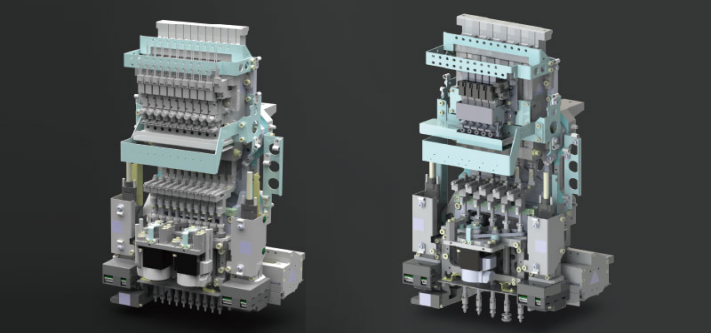

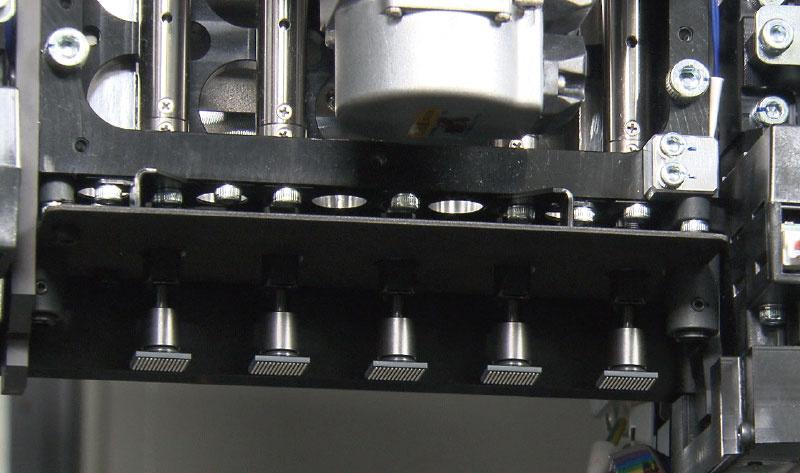

▲ HM（High-Speed-Multi）貼裝頭 ▲ HM5貼裝頭

這是一款小型輕量的標準型貼裝頭，帶擁有HM貼裝頭的功能，只配置了5個吸嘴，是一

有10個吸嘴，兼?zhèn)涓咚傩院屯ㄓ眯浴?nbsp; 款經濟實用型貼裝頭，可根據生產效率及預算

金額進行選擇。

▲ 同級別中世界一流的貼裝速度

通過采用在高端機型中培育而成的新一代伺服系統以及小型輕量的萬能型貼裝頭等，使得貼裝

速度比以往機型加快了25%以上，實現了同級別世界最高水平的46,000CPH的貼裝能力。

▲ HM（High-Speed-Multi）貼裝頭

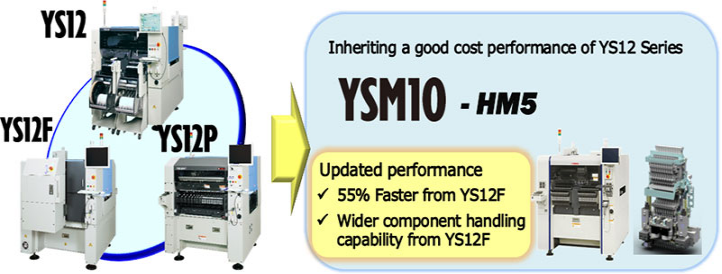

將具備靈活性/機動性的YS12、對部分規格進行簡化的YS12P、元件對應能力極強的YS12F

這3款機型的特長集成到一個平臺中，不僅實現了小型、高速的效果，而且還兼?zhèn)漭^高的元件對應能

力和通用性，打造了一款超級入門機型。

↓ 可靈活支持各種生產現場

▲ 可貼裝的元件尺寸

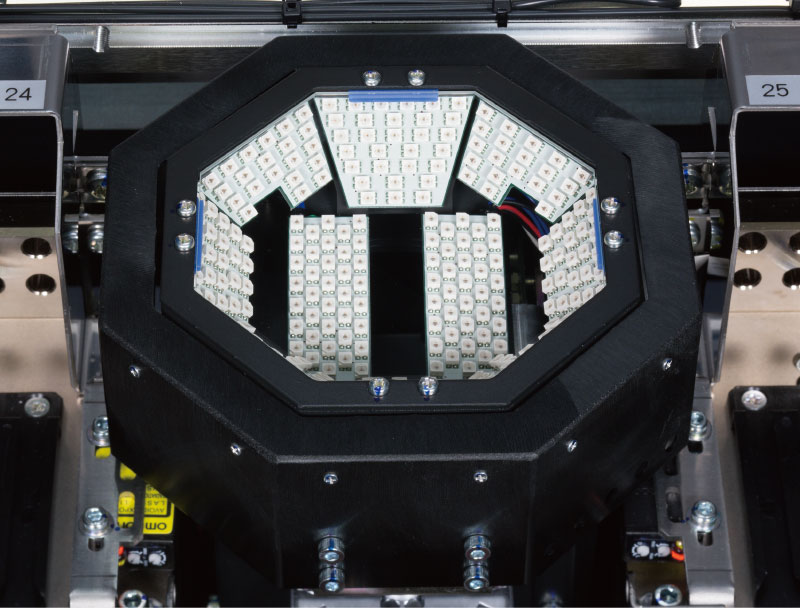

▲ 多功能相機

可對元件尺寸超過12×12mm或者高度超過6.5mm的大型元件進行高速高精度的識別。

▲ 自動吸嘴站

可以對備用吸嘴及特別訂制吸嘴進行自動更換。

▲ 自動更換式托盤元件供料裝置“sATS15”

可以最大安裝15個元件托盤。（托盤間距為12.5mm時）

▲ 料帶式送料器

可支持YS系列機型通用的電動式智能送料器“SS送料器”、“ZS送料器”。

↓ 可確保穩定生產的各項功能

▲ 側視功能

不耽誤貼裝時間，即可對元件的有無及取料狀態進行檢測，有效防止了貼裝失誤。

▲ 自動識別優化功能

配備有可對形狀復雜的元件數據也能夠進行簡便制作的功能（智能識別）以及對識

別數據進行自動制作/追蹤的功能（es-Vision），可預防元件吸取/識別的錯誤。

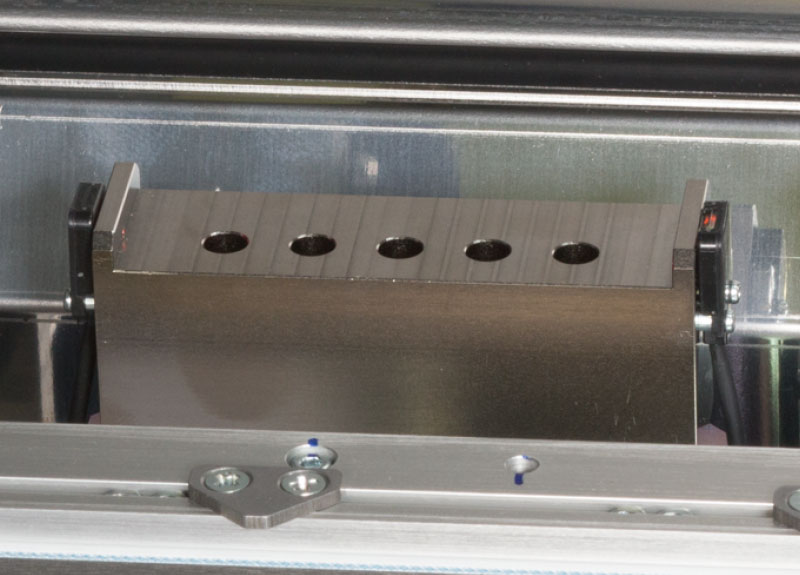

▲ 排氣站

通過對吸嘴軸進行自動清潔，可以長時間保持吸嘴的清潔狀態。

利用其吸嘴保養檢查功能，對于存在異常的吸嘴，可通過吸嘴的排氣等措施進行

自動復原處理，或者實施區分保護，防止在生產中被誤使用。

▲ 高吸取能力維持系統 ▲ 標準對應CE標志^※

通過采用吸取位置自動補正功能以及吸取充分考慮設備的安全設計，可在全球范圍內加以展開。

高度自動示教功能，維持了較高的吸取性能。 ※是指在歐洲地區必須附在所安裝使用機器上的

具有代表性的安全認證標志的名稱

規格參數

規格	YSM10
適用線路板	長 510 x 寬 460mm - 長 50 x 寬 50mm 注：可選配長度達 L950mm。
適用組件	03015mm至W55 x L100mm（對于寬度大于45mm的零件尺寸，可識別零件分為幾個部分），高度15mm或更小注：零件高度超過6.5mm或零件尺寸超過12mm的零件需要多攝像頭（可選）
安裝能力	HM頭（10個噴嘴）規格：46，000CPH（在雅馬哈電機定義的最佳條件下） HM 5頭（5個噴嘴）規格：31，000CPH（在雅馬哈電機定義的最佳條件下）
安裝精度（使用標準評估材料時，在雅馬哈電機規定的最佳條件下）	+/-0.035 毫米（+/-0.025 毫米） Cpk 1.0 （3σ）
組件類型數量	固定板：最多96種（8mm送磁帶機轉換）附注 1 托盤：15種（配備sATS15，JEDEC時最多）
電源	三相交流 200/208/220/240/380/400/416V +/-10% 50/60Hz
供氣源	0.45MPa以上，處于清潔、干燥狀態
外形尺寸	長1，254 x 寬1，440 x 高1，445毫米
重量	約1，270千克

注1：如果您需要支線運輸工具規格，請咨詢我們的銷售代表。

規格和外觀如有更改，恕不另行通知。

外形尺寸
