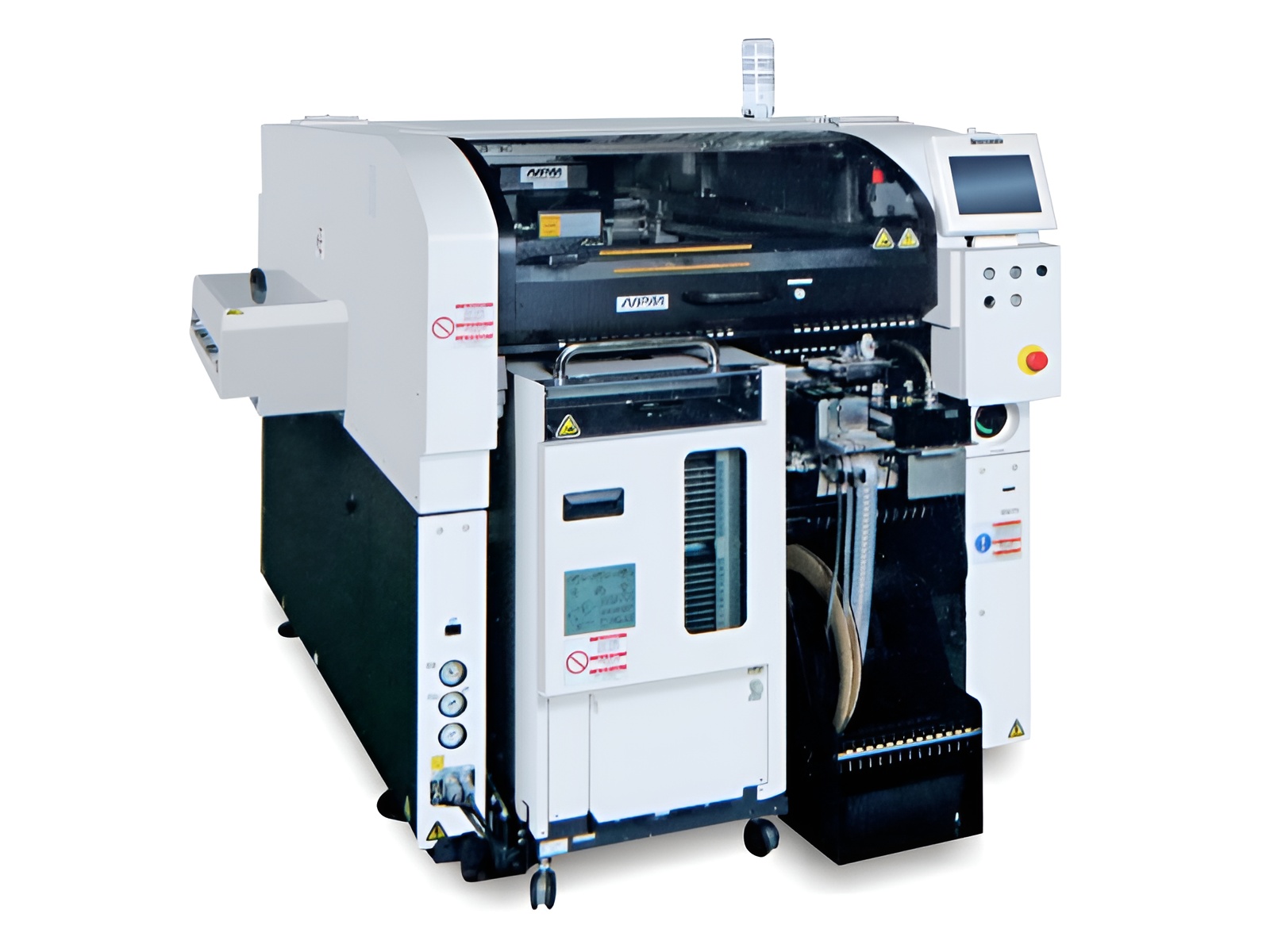

松下NPM-TT2

通過鏈接NPM-D3/W2，實現高度單位面積生產率和通用性兼?zhèn)涞纳a(chǎn)線構成。

產品詳細說明

設備介紹

     特長

●   基本規格
  能夠直接連接于NPM-D3/W2
  貼裝頭（輕量8吸嘴貼裝頭、3吸嘴貼裝頭V2）
 供給部的規格能夠選擇?變更
 采用多功能識別相機
 交替實裝?獨立實裝對應

●   生產率/機種切換性
多功能識別相機
完全獨立實裝的高生產率
支撐銷自動更換功能(選購件)

●   通用性
供給部切換對應(選購件)
吸著前檢查選購件
轉印單元(選購件)

      特征

●   基本規格

※  能夠直接連接于NPM-D3/W2

通過連接于NPM-D3/W2，實現高度單位面積生產率和通用性兼?zhèn)涞纳a(chǎn)線構成

※直接連接NPM-W2時，需要M尺寸雙軌傳送帶（選購件）。

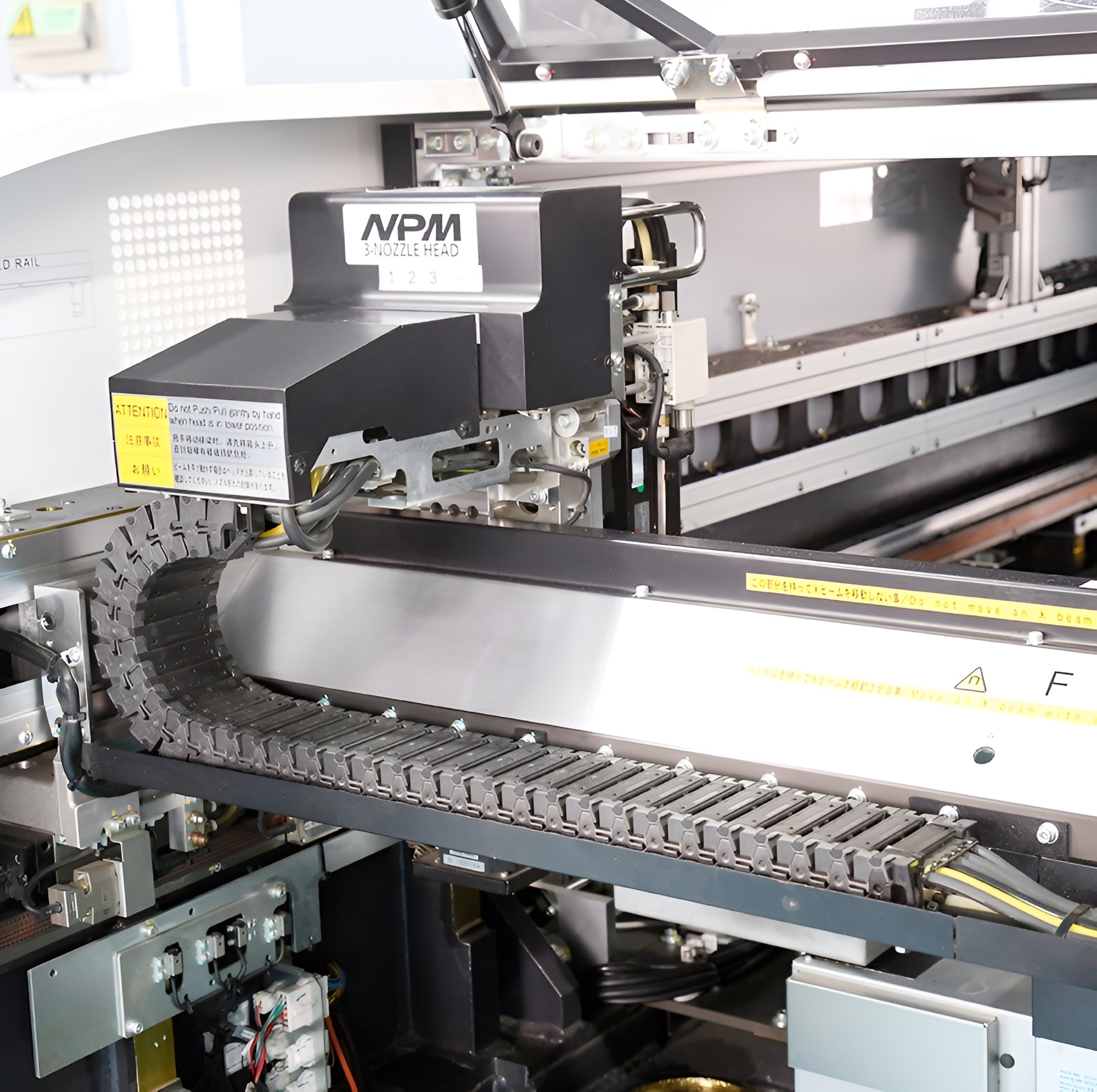

※  貼裝頭（輕量8吸嘴貼裝頭、3吸嘴貼裝頭V2）

可以選擇具有通用性的輕量8吸嘴貼裝頭或者具有異型元件能力的3吸嘴貼裝頭V2

3吸嘴貼裝頭V2 貼裝壓力最大100N


※  供給部的規格能夠選擇?變更

通過重組托盤供料器/交換臺車，實現可以對應元件供給形態的生產線構成


※  采用多功能識別相機

元件高度方向的識別檢查實現高速化，能夠進行異型元件的穩定高速實裝


※  交替實裝?獨立實裝對應

能夠選擇對應生產基板的最佳實裝方式

●   生產率/機種切換性

          多功能識別相機                                      完全獨立實裝的高生產率                            支撐銷自動更換功能（選購件）

搭載了與NPM-D3/W2相同的多                       實現托盤元件的獨立實裝。通過                    支撐銷的位置更換作業自動化，

功能識別相機。另外。包括檢測高度              3吸嘴貼裝頭V2提高中型、大型元件實             為實不停機切換機種、省員

方向的元件狀態，識別速度實現高速化。       裝的速度。改善生產線整體的產量。                工化、防止操作錯誤做貢獻。



●   通用性

供給部切換對應（選購件）                                       吸著前檢查選購件                                          轉印單元（選購件）

在客戶處可以進行托盤供料器                                 在吸著前檢查托盤元件                                  在后部供料器固定13站處搭

和17連整體交換臺車的切換，能                             和卷盤元件，防止錯誤實裝。                       載通用型轉印單元* ,可以進行

夠進行對應元件供給形態的                                                                                                           PoP元件（編帶、托盤）等轉

設備構成。                                                                                                                                    印實裝。

          （1）極性檢查?檢測元件方向是否正確（2）型號檢查?檢測出元件錯誤和跟蹤元件


規格參數

貼裝頭輕量8吸嘴貼裝頭（每貼裝頭）3吸嘴貼裝頭V2*5（每貼裝頭）
貼裝速度PC尺寸18 000 cph（0.20 s/芯片）7 200 cph（0.50 s/芯片）
5 900 cph（0.61 s/QFP）
M尺寸17 460 cph（0.21 s/芯片）6 984 cph（0.52 s/芯片）
5 723 cph（0.63 s/QFP）
貼裝精度（Cpk≧1）                          ± 40 μm/芯片
± 30 μm/QFP □12 mm ? □32 mm
± 50 μm/QFP □12 mm 以下		± 40 μm/芯片
± 30 μm/QFP
元件尺寸0402芯片*6 ? L 32 × W 32 × T 12                             0603芯片? L 150 × W 25 (對角152) × T 30
元件供給編帶編帶寬：4?56 / 72 mm編帶寬：4?56 / 72 / 88 / 104 mm
前后托盤供料器規格：Max.52 品種
前后交換臺車規格：Max.120 品種（編帶寬度 : 4、8 mm 編帶）
桿狀前后托盤供料器規格：Max.12 品種（單式桿狀供料器）
前后交換臺車規格：Max.28 品種（單式桿狀供料器）
托盤Max.40 品種（前側供給部:Max.20品種 + 后側供給部:Max.20品種）

*1：只限主體
*2：兩側延長傳送帶(260 mm)貼裝時W尺寸為1 820 mm
*3：表示尺寸是前后托盤供料器規格時的情況。前后交換臺車規格時D尺寸 2 893 mm
*4：顯示器、信號塔、天頂風扇蓋除外。
*5：3吸嘴貼裝頭V2不可搭載在NPM-D3。
*6：0402芯片需要專用吸嘴和編帶供料器
*速度以及精度等值，會因條件而異。
*詳細請參照《規格說明書》。
